Tổng quan hệ thống
Thiết bị điện tử tiêu dùng bao gồm nhiều loại sản phẩm đa dạng như điện thoại thông minhti le cuoc, máy tính bảng, thiết bị đeo tay, thiết bị chơi game và máy bay không người lái... Chúng đã trở thành một phần không thể thiếu trong cuộc sống hàng ngày. Người dùng mong muốn các thiết bị này hoạt động ổn định, dễ sử dụng, đồng thời mang lại hiệu năng cao và trải nghiệm người dùng tốt. Do đó, yêu cầu về độ tin cậy và hiệu suất của linh kiện là rất quan trọng. Việc lựa chọn linh kiện hợp lý có thể giúp giảm thiểu tổn thất, nâng cao độ tin cậy và giảm thiểu nhiễu điện từ (EMC). Sản phẩm của Xin Mai sở hữu mức tổn hao dẫn thấp hơn, điện dung ký sinh nhỏ hơn, từ đó làm giảm tổn hao công suất của linh kiện và tăng hiệu quả hệ thống. Ngoài ra, sản phẩm còn có khả năng chịu xung điện cao, khả năng chống sét tốt và các đặc điểm nổi bật khác, góp phần cải thiện độ tin cậy của hệ thống. Bên cạnh đó, sản phẩm được trang bị công nghệ tự sáng tạo, cải tiến đặc tính chuyển mạch, giúp linh kiện có hiệu suất EMI tốt hơn trong hệ thống.
Sơ đồ ứng dụng
Sản phẩm đề xuất
Part No. | Package | Vds_max(V) | Vg=10V | Vth_typ.(V) | Vgs_max(V) | Qg_Vgs=10V(nC) | I DS _Max(A) | Status | |
---|---|---|---|---|---|---|---|---|---|
Typ | Max | ||||||||
SDN10K018S2Z | DFN3*3-8 | 100 | 13 | 18 | 1.9 | ± 20 | 26 | 40 | Release |
SDN10K018S2E | DFN3.3*3.3-8 | 100 | 13 | 18 | 1.9 | ± 20 | 25 | 46 | Release |
SDN10K018S2C | PDFN5*6-8 | 100 | 13 | 18 | 1.9 | ± 20 | 25 | 45 | Release |
SDN10K007S2C | PDFN5*6-8 | 100 | 5 | 7 | 1.9 | ± 20 | 56 | 80 | Release |
SDN10K5P2S2C | PDFN5*6-8 | 100 | 4.8 | 5.2 | 1.9 | ± 20 | 56 | 80 | Release |
SDN10N4P9S2B | TO263-3 | 100 | 3.7 | 4.9 | 3 | ± 20 | 76 | 117 | Release |
SDN10N4P9S2C | PDFN5*6-8 | 100 | 3.6 | 4.9 | 3 | ± 20 | 77 | 80 | Release |
SDN10N4P2S2B | TO263-3 | 100 | 3.8 | 4.2 | 3 | ± 20 | 78 | 117 | Release |
SDN10N4P2S2C | PDFN5*6-8 | 100 | 3.6 | 4.2 | 3 | ± 20 | 77 | 80 | Release |
SDN10N004S2C | PDFN5*6-8 | 100 | 3.1 | 4 | 3 | ± 20 | 102 | 135 | Release |
SDN10N004S2B | TO263-3 | 100 | 3.2 | 4 | 3 | ± 20 | 102 | 136 | Release |
SDN10N3P5S2B | TO263-3 | 100 | 3.1 | 3.5 | 3 | ± 20 | 102 | 136 | Release |
SDN06K016S2C | PDFN5*6-8 | 60 | 13 | 16 | 1.9 | ± 20 | 13 | 22 | Sample available |
SDN70N760J2A | TO220-3 | 700 | 660 | 760 | 3 | ± 20 | 9.3 | 7 | Sample available |
SDN65N2K4J2O | SOP-8 | 650 | 2100 | 2400 | 3 | ± 20 | 4.4 | 0.9 | Sample available |
SDN65N1K9J2A | TO220-3 | 650 | 1550 | 1900 | 3 | ± 20 | 5.2 | 2.4 | Sample available |
SDN65N1K2J2H | SOT223-3 | 650 | 1050 | 1200 | 3 | ± 20 | 6.5 | 1.4 | Sample available |
SDN65N835J2O | SOP-8 | 650 | 720 | 835 | 3 | ± 20 | 8.5 | 4.5 | Sample available |
SDN65N280J2D | TO252-3 | 650 | 230 | 280 | 3 | ± 20 | 23 | 11.8 | Sample available |
SDN65N250J2P | TO220F-3 | 650 | 210 | 250 | 2.5 | ± 20 | 23 | 7.1 | Sample available |
SDN65N250J2S | PDFN8*8-4 | 650 | 210 | 250 | 3 | ± 20 | 35 | 12 | Sample available |
SDN60N2K0J2A | TO220-3 | 600 | 1740 | 2000 | 2.7 | ± 20 | 4.2 | 3 | Sample available |
SDN60N2K0J2O | SOP-8 | 600 | 1740 | 2000 | 2.7 | ± 20 | 4.2 | 3 | Sample available |
SDN50N1K8J2H | SOT223-3 | 500 | 1500 | 1800 | 3 | ± 20 | 5.4 | 2.8 | Sample available |

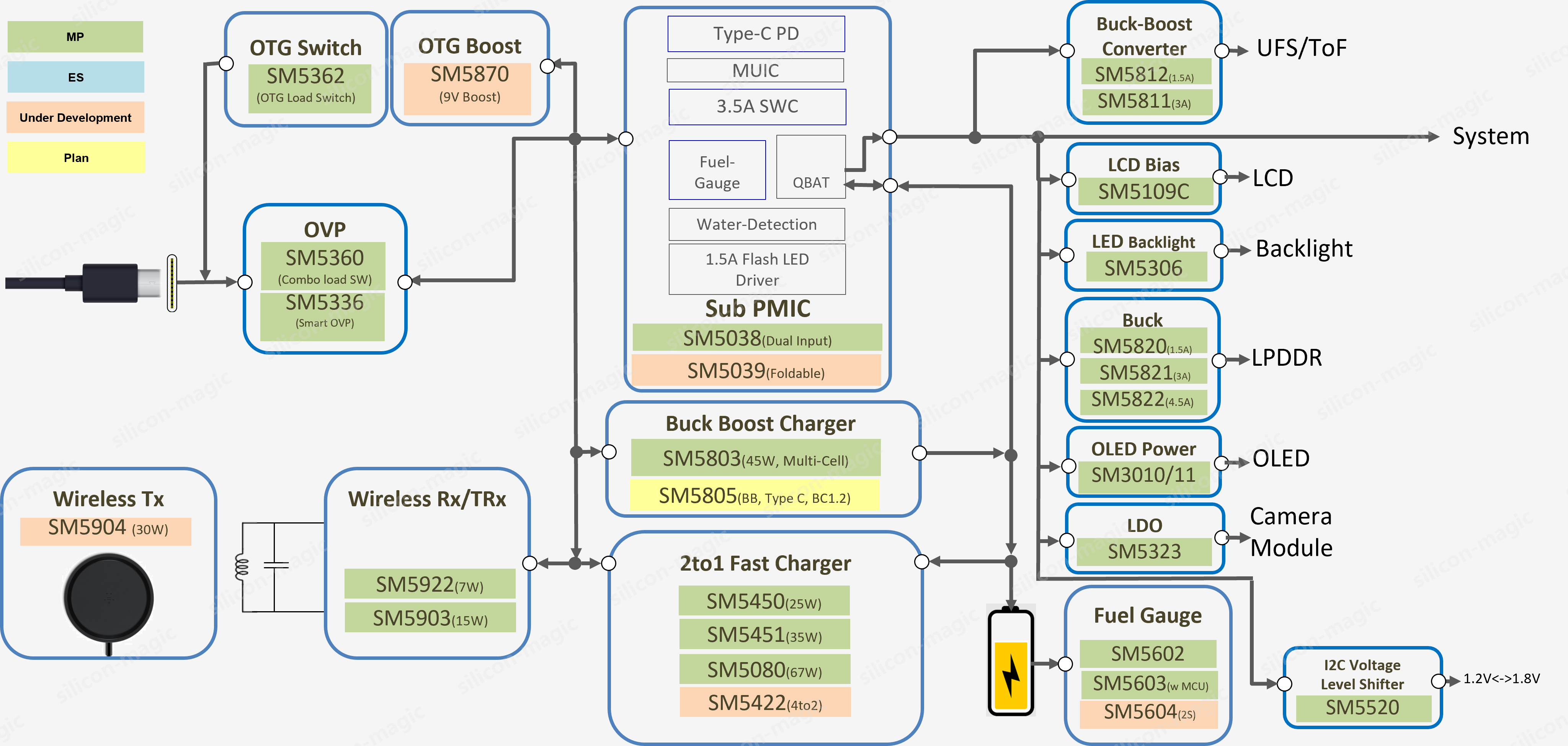

Sơ đồ khối ứng dụng điện thoại
