Tổng quan hệ thống
Dựa trên chức năng cụ thể của công cụti le cuoc, các loại máy điện thường được lựa chọn giữa động cơ một chiều có chổi than, động cơ một chiều không chổi than ba pha hoặc động cơ đồng bộ nam châm vĩnh cửu. Đồng thời, mạch điều khiển tương ứng sẽ bao gồm các cấu hình như cầu bán phần, cầu H hoặc cầu ba pha.
Giải pháp của Silicon-Magic là sử dụng công nghệ rãnh sâu được che chắn với khả năng cân bằng điện tích trong khoảng điện áp từ 40 đến 150V. Điều này giúp giảm điện trở dẫn đặc trưng (Rsp) của linh kiệnti le cuoc, đồng thời tối ưu hóa chỉ số FOM, làm giảm tổn hao dẫn và tổn hao chuyển mạch, từ đó nâng cao hiệu suất hệ thống và kéo dài thời gian sử dụng pin cho thiết bị.
Ngoài ra789 Club, chúng tôi đã cải tiến khả năng chịu xung điện của MOSFET, tham số SOA, độ nhất quán của điện áp ngưỡng Vth, kết hợp cùng kỹ thuật đóng gói tiên tiến, giúp tăng khả năng chịu dòng điện lớn. Điều này đảm bảo rằng các linh kiện công suất có độ bền và độ tin cậy cao khi hoạt động song song hoặc đối mặt với các tình huống khắc nghiệt như khởi động động cơ, ngắn mạch hoặc kẹt trục.
Sơ đồ ứng dụng hệ thống
Tổng quan hệ thống
Khi số lượng xe điện trên thị trường ngày càng gia tăngti le cuoc, mức độ chấp nhận của người dùng phụ thuộc rất nhiều vào hiệu quả và thời gian nạp điện. Trạm sạc DC công suất lớn chính là giải pháp đáp ứng nhu cầu này. Hiện nay, xe điện thông thường có thể sạc được 80% dung lượng pin chỉ trong 10 phút. Đối với các thiết kế sạc xe điện DC công suất lên đến 150 kW, Silicon-Magic cung cấp các sản phẩm rời với giá thành hợp lý, bao gồm MOSFET siêu kết 650V và MOSFET SIC 1200V.

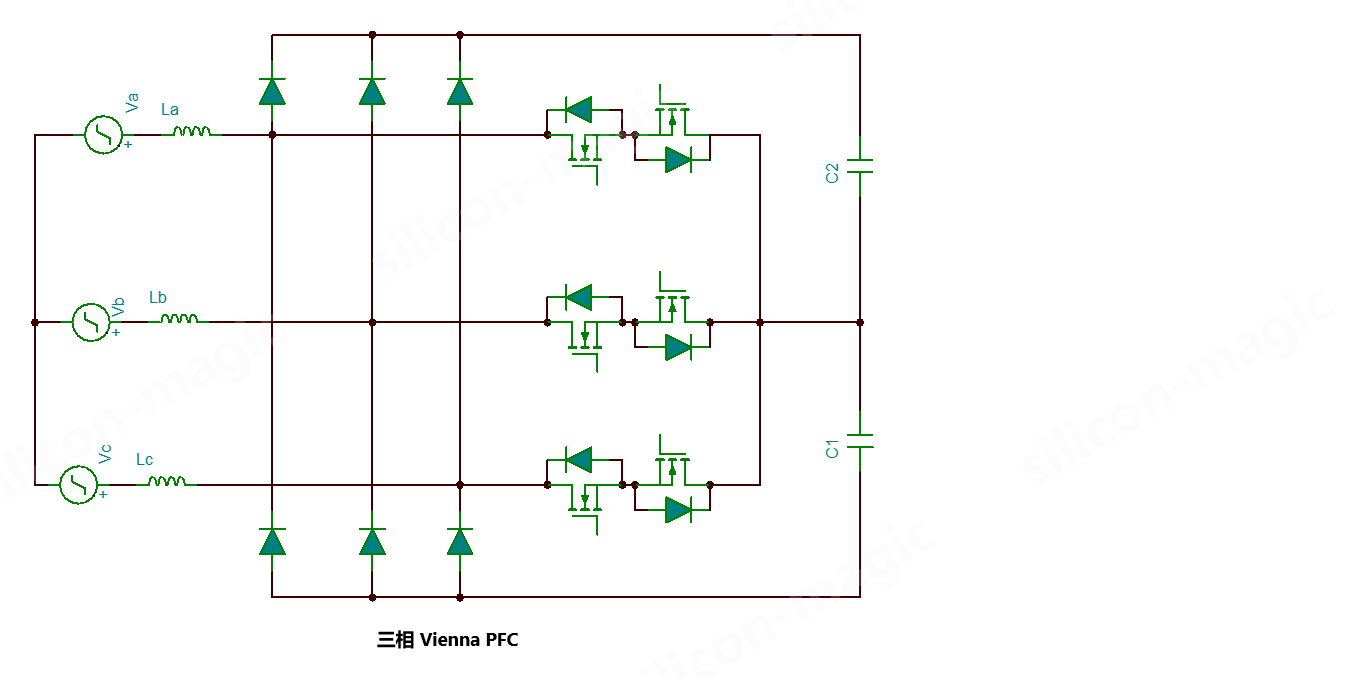

Sơ đồ khối ứng dụng hệ thống điển hình
Part No. | Package |
Vds_
max(V) |
Rds(on)(mΩ)_25°C |
Vth_
typ.(V) |
Vgs_
max(V) |
Qg_Vgs
=10V(nC) |
I
DS
_
Max(A) |
Status | |
---|---|---|---|---|---|---|---|---|---|
Vg=10V | |||||||||
Typ | Max | ||||||||
SDNA2N030E3J | TO247-4 | 1200 | 30 Vgs=18V | 42 Vgs=18V | 2.5 | 22/-8 | 150 | 56 | 2023 Q2 |
SDHA2N075J-AA | TO247-4 | 1200 | 75 Vgs=15V | 97.5 Vgs=15V | 2.8 | 22/-8 | 90 | 32 | 2023 Q2 |
SDN65N280J2D | TO252-3 | 650 | 230 | 280 | 3 | ±20 | 23.0 | 11.8 | Sample available |
SDN65N250J2P | TO220F-3 | 650 | 210 | 250 | 2.5 | ±20 | 23.0 | 7.1 | Sample available |
SDN65N250J2S | PDFN8*8-4 | 650 | 210 | 250 | 3 | ±20 | 35.0 | 12 | Sample available |
SDN10K018S2Z | DFN3*3-8 | 100 | 13 | 18 | 1.9 | ±20 | 26 | 40 | Release |
SDN10K018S2E | DFN3.3*3.3-8 | 100 | 13 | 18 | 1.9 | ±20 | 25 | 46 | Release |
SDN10K018S2C | PDFN5*6-8 | 100 | 13 | 18 | 1.9 | ±20 | 25 | 45 | Release |
SDN10K007S2C | PDFN5*6-8 | 100 | 5.0 | 7.0 | 1.9 | ±20 | 56 | 80 | Release |
SDN10K5P2S2C | PDFN5*6-8 | 100 | 4.8 | 5.2 | 1.9 | ±20 | 56 | 80 | Release |
SDN10N4P9S2B | TO263-3 | 100 | 3.7 | 4.9 | 3 | ±20 | 76 | 117 | Release |
SDN10N4P9S2C | PDFN5*6-8 | 100 | 3.6 | 4.9 | 3 | ±20 | 77 | 80 | Release |
SDN10N4P2S2B | TO263-3 | 100 | 3.8 | 4.2 | 3 | ±20 | 78 | 117 | Release |
SDN10N4P2S2C | PDFN5*6-8 | 100 | 3.6 | 4.2 | 3 | ±20 | 77 | 80 | Release |
SDN10N004S2C | PDFN5*6-8 | 100 | 3.1 | 4.0 | 3 | ±20 | 102 | 135 | Release |
SDN10N004S2B | TO263-3 | 100 | 3.2 | 4.0 | 3 | ±20 | 102 | 136 | Release |
SDN10N3P5S2B | TO263-3 | 100 | 3.1 | 3.5 | 3 | ±20 | 102 | 136 | Release |
SDN10N2P7S2B | TO263-3 | 100 | 2.4 | 2.7 | 3 | ±20 | 150 | 166 | Release |
SDN10N1P5S2T | TOLL-8 | 100 | 1.1 | 1.5 | 3 | ±20 | 258 | 330 | Release |
SDN06K016S2C | PDFN5*6-8 | 60 | 13 | 16 | 1.9 | ±20 | 13 | 22 | Sample available |
SDN06N1P6S4C | PDFN5*6-8 | 60 | 1.3 | 1.6 | 2.5 | ±20 | 142 | 135 | Release |
SDN06L1P3S4C | PDFN5*6-8 CLIP | 60 | 0.9 | 1.3 | 1.6 | ±20 | 100 | 250 | Sample available |
